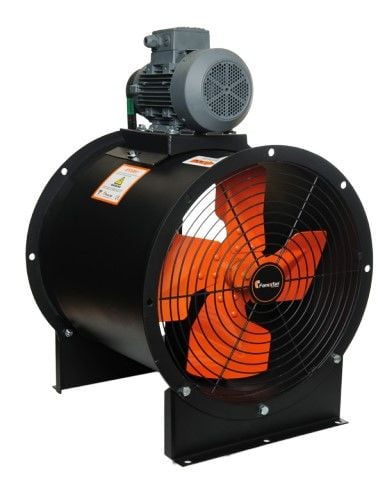

FKDB-Harici Motorlu Metal Kanatlı Kayış Kasnaklı Basınçlandırma Fanı
FKDB Harici Motorlu Metal Kanatlı Kayış Kasnaklı Basınçlandırma Fanı
FKDB serisi harici motorlu metal kanatlı kayış kasnaklı basınçlandırma fanları, 3500 m³/h ile 50.000 m³/h arası hava debilerinde, 30 cm çaptan 125 cm çapa kadar üretilen yüksek dayanımlı duman egzoz ve basınçlandırma fanlarıdır. Motorun hava akımı dışında konumlandırılması sayesinde zorlu çalışma koşullarında uzun ömürlü ve güvenli kullanım sağlar.
Malzeme ve Üretim Yapısı
Fan gövdesi 2 mm ile 5 mm arasında DKP veya siyah sacdan üretilmektedir. CNC lazer sac işleme makinelerinde kesilen parçalar kaynak ile birleştirilir ve elektrostatik toz boya ile boyanır. Pervaneler elektronik balans makinelerinde balanslanarak titreşimsiz ve sessiz çalışma sağlanır.
Kayış kasnak sistemi montajı tamamlandıktan sonra ürünler sevkiyat öncesinde kalite kontrol departmanından geçirilir.
Ürün Özellikleri
Kayış kasnak tahrik sistemi ile çalışan FKDB serisi fanlar, dört kanatlı sac pervane yapısına sahiptir. TSE standartlarına uygun olarak tüm ölçüm ve testleri yapılır. Talep edilmesi durumunda daha yüksek basınç ve çap seçenekleriyle üretim mümkündür. Frekans invertörü (hız kontrol cihazı) ile çalıştırılabilir yapısı sayesinde debi ve basınç kontrolü hassas şekilde sağlanır.
İstek üzerine F-200 standardına uygun olarak 200°C’de 120 dakika dayanımlı ve ex-proof motorlu modeller de üretilebilmektedir.

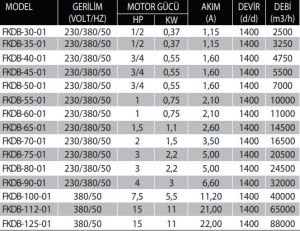

Teknik Özellikler
| Model | Gerilim (V/Hz) | Motor Gücü | Akım (A) | Devir (d/d) | Debi (m³/h) | |
|---|---|---|---|---|---|---|
| FKDB-30-01 | 230/380/50 | 1/2 | 0,37 | 1,15 | 1400 | 2500 |
| FKDB-35-01 | 230/380/50 | 1/2 | 0,37 | 1,15 | 1400 | 3250 |
| FKDB-40-01 | 230/380/50 | 3/4 | 0,55 | 1,60 | 1400 | 4750 |
| FKDB-45-01 | 230/380/50 | 3/4 | 0,55 | 1,60 | 1400 | 5500 |
| FKDB-50-01 | 230/380/50 | 3/4 | 0,55 | 1,60 | 1400 | 7000 |
| FKDB-55-01 | 230/380/50 | 1 | 0,75 | 2,10 | 1400 | 10000 |
| FKDB-60-01 | 230/380/50 | 1 | 0,75 | 2,10 | 1400 | 11000 |
| FKDB-65-01 | 230/380/50 | 1,5 | 1,1 | 2,60 | 1400 | 14500 |
| FKDB-70-01 | 230/380/50 | 2 | 1,5 | 3,50 | 1400 | 16500 |
| FKDB-75-01 | 230/380/50 | 3 | 2,2 | 5,00 | 1400 | 20500 |
| FKDB-80-01 | 230/380/50 | 3 | 2,2 | 5,00 | 1400 | 24500 |
| FKDB-90-01 | 230/380/50 | 4 | 3 | 6,60 | 1400 | 32000 |
| FKDB-100-01 | 380/50 | 7,5 | 5,5 | 11,20 | 1400 | 40000 |
| FKDB-112-01 | 380/50 | 15 | 11 | 21,00 | 1400 | 65000 |
| FKDB-125-01 | 380/50 | 15 | 11 | 22,00 | 1400 | 88000 |
Kullanım Alanları
FKDB harici motorlu metal kanatlı kayış kasnaklı basınçlandırma fan, çok geniş bir kullanım alanına sahiptir. En yaygın kullanım alanları ise şunlardır:
- Duman egzoz ve basınçlandırma sistemleri
- Otopark havalandırma uygulamaları
- Endüstriyel tesisler
- AVM ve büyük kapalı alanlar
- Yangın güvenlik ve duman tahliye sistemleri
- Yüksek basınç gerektiren havalandırma projeleri
