RRAB Tek Emişli Direkt Akuple Radyal Fan
RRAB Tek Emişli Direkt Akuple Radyal Fan
RRAB serisi tek emişli direkt akuple radyal fanlar, alçak basınç gerektiren havalandırma sistemleri için geliştirilmiş ekonomik ve pratik çözümler sunar. Sağlam gövde yapısı ve basit çalışma prensibi sayesinde her türlü tesis havalandırmasında güvenle kullanılabilir. Vidalı montaj sistemine sahip kasası, fanın atış yönünün istenilen pozisyona kolaylıkla çevrilebilmesine olanak tanır ve montaj sürecinde yüksek esneklik sağlar.
Genel Yapı ve Çalışma Prensibi
RRAB radyal fanlar, tek emişli hava girişine ve direkt akuple motor bağlantısına sahiptir. Motor gücü doğrudan fan miline aktarıldığından mekanik kayıplar minimum seviyededir. Bu yapı, fanın verimli ve kararlı bir şekilde çalışmasını sağlarken bakım ihtiyacını da azaltır.
Öne eğimli ve seyrek kanat yapısına sahip pervane tasarımı, düşük basınçlı sistemlerde yeterli hava debisinin sağlanmasına katkı sunar. Seyrek kanat yapısı sayesinde pervane üzerinde toz ve kir birikimi sınırlı kalır; bu da temizlik ve bakım işlemlerini kolaylaştırarak fanın uzun süre performans kaybı yaşamadan çalışmasını mümkün kılar.

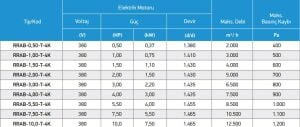

Teknik Özellikler Tablosu
Aşağıdaki tabloda RRAB serisi tek emişli direkt akuple radyal fanlara ait motor gücü, devir sayısı, maksimum hava debisi ve basınç kaybı değerleri yer almaktadır. Bu teknik veriler, sistem ihtiyacına uygun fan seçimi yapılabilmesi açısından önemli bir referans sunar.
| Tip / Kod | Voltaj (V) | Motor Gücü | Devir (d/d) | Maks. Debi (m³/h) | Maks. Basınç Kaybı (Pa) | |
|---|---|---|---|---|---|---|
| HP | kW | |||||
| RRAB-0,50-T-4K | 380 | 0,50 | 0,37 | 1.380 | 2.000 | 400 |
| RRAB-1,00-T-4K | 380 | 1,00 | 0,75 | 1.410 | 3.000 | 500 |
| RRAB-1,50-T-4K | 380 | 1,50 | 1,10 | 1.430 | 4.000 | 600 |
| RRAB-2,00-T-4K | 380 | 2,00 | 1,50 | 1.430 | 5.000 | 700 |
| RRAB-3,00-T-4K | 380 | 3,00 | 2,20 | 1.435 | 6.500 | 800 |
| RRAB-4,00-T-4K | 380 | 4,00 | 3,00 | 1.435 | 7.500 | 900 |
| RRAB-5,50-T-4K | 380 | 5,50 | 4,00 | 1.455 | 8.500 | 1.000 |
| RRAB-7,50-T-4K | 380 | 7,50 | 5,50 | 1.465 | 10.500 | 1.100 |
| RRAB-10,0-T-4K | 380 | 10,0 | 7,50 | 1.465 | 12.500 | 1.200 |
Malzeme ve Gövde Yapısı
RRAB serisi fanların gövdesi, komple elektrostatik toz boyalı DKP siyah sacdan imal edilmiştir. Bu yapı, fanın dış etkenlere karşı dayanıklılığını artırarak uzun ömürlü kullanım sunar. Radyal fan pervanesi, öne eğimli ve seyrek kanat yapısına sahip olacak şekilde DKP siyah sacdan üretilmiştir.
Vidalı montaj sistemine sahip kasa yapısı, fanın montaj sırasında farklı atış yönlerinde konumlandırılabilmesine olanak tanır. Bu özellik, tesisat düzenine uygun ve pratik bir kurulum sağlar.
Kullanım Alanları
RRAB tek emişli direkt akuple radyal fanlar; ekonomik yapısı, kolay bakım avantajı ve montaj esnekliği sayesinde, tesis havalandırma sistemlerinde tercih edilen radyal fan çözümlerinden biridir. En yaygın kullanım alanları şunlardır:
- Endüstriyel tesisler
- Raf içi depolama sistemleri
- Soğuk hava depoları
- Lojistik depo alanları
- Fabrikalar
- Geri dönüşüm tesisleri
