RBOY Geri Eğimli Seyrek Kanatlı Direkt Akuple Tek Emişli Radyal Fanlar

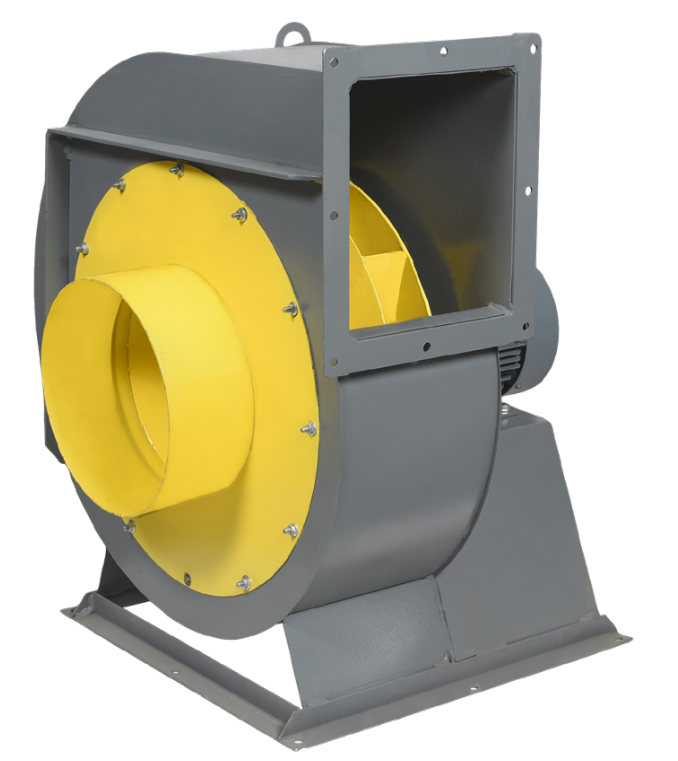

Geriye Eğimli ve Seyrek Kanatlı Direkt Akuple Tek Emişli Radyal Fan
Geriye eğimli ve seyrek kanatlı, direkt akuple tek emişli radyal fanlar; orta ve yüksek basınç gerektiren havalandırma sistemleri için özel olarak tasarlanmıştır. Yüksek devirli motor yapısı sayesinde güçlü basınç kayıplarını yenebilen bu fanlar, özellikle tozlu ve partikül içeren havanın taşınması gereken endüstriyel uygulamalarda güvenilir çözümler sunar. Direkt akuple motor sistemi, kompakt yapı ve yüksek verimlilik avantajı sağlar.
Genel Yapı ve Çalışma Prensibi
Bu seri radyal fanlar, tek emişli hava girişine ve direkt akuple motor bağlantısına sahiptir. Motor gücü doğrudan fan miline aktarıldığından mekanik kayıplar minimum seviyeye iner. Geriye eğimli ve seyrek kanatlı pervane yapısı, hava akışının daha stabil ve kontrollü şekilde taşınmasını sağlarken motor üzerindeki yükü azaltır.
Yüksek devir sayıları sayesinde fanlar, sistemde oluşan ciddi basınç kayıplarını rahatlıkla karşılayabilir. Seyrek kanat yapısı, pervane üzerinde toz ve partikül birikimini azaltarak temizlik ve bakım işlemlerini kolaylaştırır. Bu özellik, özellikle sürekli çalışan toz toplama sistemleri için önemli bir avantaj sunar.

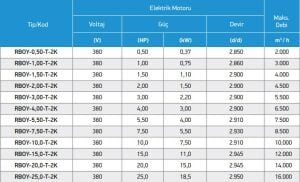

Teknik Özellikler Tablosu
Aşağıdaki tabloda geriye eğimli ve seyrek kanatlı direkt akuple tek emişli radyal fan modellerine ait motor gücü, devir sayısı ve maksimum hava debisi değerleri yer almaktadır. Bu veriler, uygulamaya uygun fan seçimi yapılabilmesi açısından referans niteliğindedir.
| Tip / Kod | Voltaj (V) | Motor Gücü | Devir (d/d) | Maks. Debi (m³/h) | |
|---|---|---|---|---|---|
| RBOY-0,50-T-2K | 380 | 0,50 | 0,37 | 2.850 | 2.000 |
| RBOY-1,00-T-2K | 380 | 1,00 | 0,75 | 2.860 | 3.000 |
| RBOY-1,50-T-2K | 380 | 1,50 | 1,10 | 2.900 | 4.000 |
| RBOY-2,00-T-2K | 380 | 2,00 | 1,50 | 2.900 | 4.500 |
| RBOY-3,00-T-2K | 380 | 3,00 | 2,20 | 2.900 | 5.500 |
| RBOY-4,00-T-2K | 380 | 4,00 | 3,00 | 2.900 | 6.500 |
| RBOY-5,50-T-2K | 380 | 5,50 | 4,00 | 2.910 | 7.500 |
| RBOY-7,50-T-2K | 380 | 7,50 | 5,50 | 2.930 | 8.500 |
| RBOY-10,0-T-2K | 380 | 10,0 | 7,50 | 2.910 | 10.000 |
| RBOY-15,0-T-2K | 380 | 15,0 | 11,0 | 2.945 | 12.000 |
| RBOY-20,0-T-2K | 380 | 20,0 | 15,0 | 2.945 | 14.000 |
| RBOY-25,0-T-2K | 380 | 25,0 | 18,5 | 2.950 | 16.000 |
Malzeme ve Gövde Yapısı
Fan gövdesi, dayanıklı DKP sacdan imal edilmiştir. Radyal fan pervanesi de DKP sacdan üretilmiş olup geriye eğimli ve seyrek kanat yapısına sahiptir. Bu yapı, hem mekanik dayanım hem de uzun ömürlü kullanım sağlar. Fanlar, zorlu endüstriyel ortamlarda sürekli çalışmaya uygun olacak şekilde tasarlanmıştır.
Hız Kontrolü
Direkt akuple motorlu yapıya sahip bu fanlar, opsiyonel hız kontrol cihazları ile birlikte kullanılabilir. Hız kontrolü sayesinde fan devri ayarlanarak ihtiyaç duyulan debi ve basınç değerleri hassas şekilde elde edilebilir. Bu özellik, enerji verimliliğini artırırken sistem esnekliği sağlar.
Kullanım Alanları
Bu tip radyal fanlar; tozlu ve tanecik içeren havanın emilmesi gereken uygulamalarda yaygın olarak kullanılmaktadır. Testere tozu, tahta ve metal talaşlarının emilmesi, toz toplama sistemleri ve pnömatik taşıma uygulamaları başlıca kullanım alanları arasında yer alır. En yaygın kullanım alanları ise şunlardır:
- Endüstriyel tesisler
- Raf içi depolama sistemleri
- Soğuk hava depoları
- Lojistik depo alanları
- Fabrikalar
- Geri dönüşüm tesisleri
